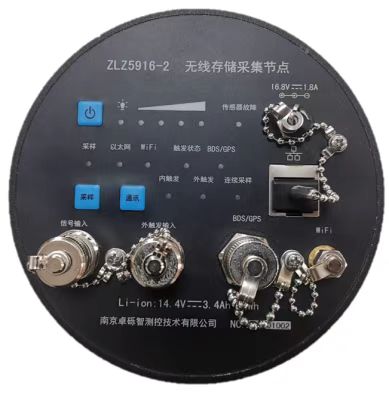

無線存儲采集儀
無線存儲采集儀
產品特點：高采樣頻率、高分辨率、待機工作時間長、長無線通訊距離、精度高，適用于戰斗部爆炸場地表反射壓，壁面反射壓、自由場壓力、總壓等沖擊波壓力的測量。
通訊接口 百兆以太網和無線WIFI通訊 輸入方式 IEPE、AC、DC 采樣速率 1MHz、500kHz、200kHz、100kHz、20kHz AD分辨率 16位（雙極性） 電壓輸入量程 ±10V 工作時間 休眠時長不低于72小時，連續工作時長不低于6小時 觸發方式 內觸發、外觸發和連續采樣三種模式 連續采樣 采樣時長可以軟件設置，如設置為0時，則內置存儲存滿95%或電池消耗到僅剩5%為止，停止采樣 內觸發 可設置多次觸發，觸發負延遲時間和采集時長可以設置，每次觸發間隔5秒~5分鐘不等，整個觸發實驗跨度5小時。 外觸發 默認高電平觸發，儀器自帶BNC口，通過外部給5V電壓信號，觸發采集（考慮3.3V作為觸發閾值，5V電平信號可能會有衰減），采樣時長可以設置，只觸發一次 無線功能 （1）參數設置，狀態查看，數據回收等； （2）無線狀態傳輸：低速率傳輸，通訊距離200m以上，主要是觀測儀器狀態，可以重新設置參數； （3）無線數據回收：高速率回收，通訊距離20m，適合數據回收場合。 分析頻寬 DC~200kHz，200kHz平坦 低通濾波器 截止頻率（-3dB±1dB） 40k、100k、PASS（Hz）三檔分檔切換 平坦度 小于0.1dB（1/2截止頻率內） 阻帶衰減 優于-18dB/oct 整機噪聲 小于5mVrms 采集精度 優于0.8% 線性度 0.1%F.S 存儲空間 32GB SD卡 抗沖擊 100g 工作溫度 -25~40℃ 喚醒時間 時間可以在72小時范圍內任意設置
|
|
